Ürün Açıklaması
safir cam lazer delme makinesisafir ve cam gibi sert ve kırılgan malzemelerin verimli ve hızlı işlenmesinde kullanılır. Hem teslimat hızını hem de kaliteyi garanti ederek müşterilerin-son teknoloji tasarımları güvenilir ve ekonomik bir şekilde seri üretim-ürünlere dönüştürmelerine yardımcı olacak güçlü bir araç haline gelir.
Ekipman Tanıtımı

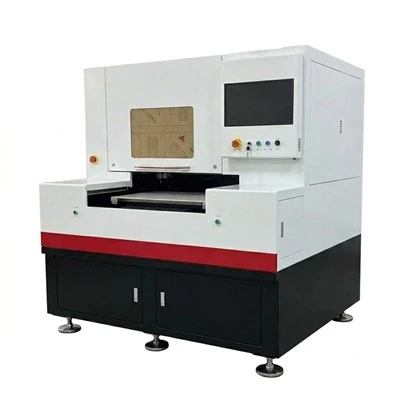

Safir cam lazer delme makinesi, yüksek-güçlü bir nanosaniyelik MOPA lazeri (yeşil veya kızılötesi dalga boylarında mevcuttur), 2,5D yüksek-hızlı, yüksek-hassas galvanometre tarama kafasını ve hızlı, hassas mikro delmeyi mümkün kılmak için otomatik katman{{-katman odaklama sistemini entegre eder.
XY çapraz-şekilli kapalı-çerçeve yapısı, optik yolun olağanüstü sağlamlığını ve stabilitesini sağlayarak tutarlı, yüksek-kaliteli ışın iletimini garanti eder.
Yüksek-hızlı, yüksek-hassasiyetli bir doğrusal motorla çalıştırılan ve yüksek-çözünürlüklü ızgaralı cetvel ve tamamen kapalı-döngü veri yolu-tabanlı CNC sistemiyle donatılmış olan makine, olağanüstü işlem hızı, mikron-seviyesinde doğruluk ve uzun-vadeli operasyonel kararlılık sunar.
Avantajları
Entegre üretim ve ticaret:
Çözümleri müşteri ihtiyaçlarına göre özelleştirebiliriz.
01
Endüstriyel-sınıf kararlılığı:
Ekipman, düşük bakım maliyetleriyle 7/24 sürekli üretimi destekler.
02
Üç-seviyeli test:
Ücretsiz numune alma ve küçük{0}}toplu deneme üretimi (100-500 parça) sunuyoruz.
03
Sürekli Ar-Ge:
Sürdürülebilir teknolojik liderliği sağlamak amacıyla lazer-safir etkileşiminin mikroskobik mekanizmalarını incelemek için üniversitelerle işbirliği yapıyoruz.
04
Endüstriyel bir ekosistem oluşturmak:
Yalnızca ekipman satmakla kalmıyoruz, aynı zamanda müşterilerimize hammaddeden bitmiş ürünlere kadar kapsamlı çözümler sunmak ve tüm tedarik zincirlerini optimize etmelerine yardımcı olmak için üretim ve satış ortaklarıyla da işbirliği yapıyoruz.
05
Teknik veriler
|
Öğe |
Parametre |
|
Nanosaniye lazer dalga boyu |
532nm/1064nm |
|
Lazer gücü |
30-120W(isteğe bağlı) |
|
Etkili format |
400*500mm |
|
Delme kalınlığı |
10 mm'den az veya ona eşit |
|
Delme hassasiyeti |
±10-20µm |
|
X/Y ekseninin tekrarlanan konumlandırma hassasiyeti |
±3µm |
|
İşleme hızı |
0-500 mm/sn |
|
Maksimum miktarda kenar çökmesi |
20-450µm |
|
CCD görsel konumlandırma doğruluğu |
±5µm |
|
Elektrik gereksinimleri |
AC220V,50HZ, 5KW'dan az veya eşit |
|
Çevre gereksinimleri |
Sıcaklık 20-26 derece, nem %50 civarında |
|
Tüm makinenin toplam ağırlığı |
Yaklaşık 1600KG |
|
Çevre gereksinimleri |
Sıcaklık 20-26 derece, nem %50 civarında |
|
Dış boyut (U * G * Y) |
1400×1500×1800mm(Referans için) |
Uygulamalar
1. Tüketici Elektroniği Yapısal Bileşenleri
Akıllı Saat/Bilezik Safir Kapak Plakası: Kalp Atış Hızı Sensörü Işığı Verici Deliği, Mikrofon Deliği, Basınç Tahliye Deliği
Kamera Dekoratif Halkası: Safir Plakadaki Delikten Montaj Direği
2. Endüstriyel Sensörler ve Gösterge Pencereleri
Basınç Verici Safir Diyafram: Basınç Giriş Deliği, Referans Basınç Deliği
Endüstriyel Gözetleme Camı/Gözetleme Penceresi: Yüksek Sıcaklık ve Yüksek Basınç Ortamları için Safir Pencere Montaj Deliği
Optik Alet Bölmesi: Açıklık Deliği, Optik Yollarda Montaj Deliği
3. Optoelektronik ve Aydınlatma Cihazları
Yüksek Güçlü LED Ambalaj Alt Tabakası: Desenli Safir Substrattaki (PSS) Yardımcı Açık Delikler
Lazer Muhafazası: Su Soğutma Konektörü Montaj Deliği, Delikten Geçen Sinyal Hattı
Optik Filtre: Montaj Konumlandırma Deliği
