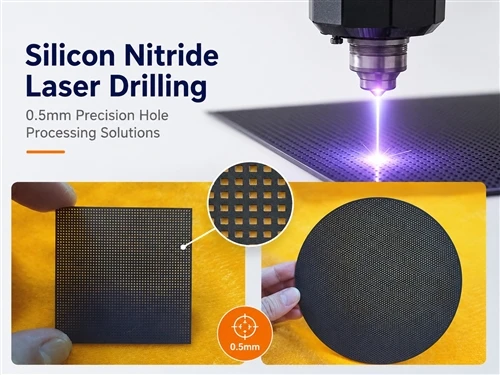

Yarı iletken vakum aynaları, prob kartı kılavuz plakaları, sıvı dağıtım plakaları, seramik filtreler ve güç elektroniği alt katmanları gibi birçok silikon nitrür bileşeni, 0,5 mm'lik hassas deliklerin yoğun dizilerini gerektirir. 49 × 49 veya 50 × 50 delik desenlerini içeren tipik dizi düzenleri, yüksek akış kapasitesini yeterli mekanik güçle birleştirir.
Silikon nitrürde yüzlerce, hatta binlerce hassas delik açmak, yalnızca açık delikler açmaktan çok daha zordur-. İstikrarlı üretim, ısının, doğruluğun ve proses tutarlılığının mükemmel kontrolünü gerektirir.
Dört ZorlukSilikon Nitrür Hassas Delik Delme
1. Yoğun Delik Dizilerinde Termal Gerilim
Sürekli lazer delme sırasında ısı bitişik deliklerin çevresinde birikir. Silikon nitrür, ısıyı metaller kadar verimli bir şekilde dağıtmaz, bu da yoğun delik dizilerini lokal termal strese karşı daha duyarlı hale getirir.
Optimize edilmiş süreç kontrolü olmadan aşırı ısı, özellikle komşu delikler arasındaki duvar kalınlığı çok küçük olduğunda mikro-çatlaklara yol açabilir.
2. Delik Konikliği Kontrolü
Geleneksel tek{0}}geçişli lazer delme genellikle giriş çapının çıkıştan daha büyük olduğu konik delikler üretir.
Vakum adsorpsiyonu, sıvı kontrolü veya yarı iletken takımlama içeren uygulamalar için aşırı koniklik, işlevsel performansı ve tutarlılığı azaltabilir.
Bu nedenle neredeyse düz delik duvarları üretmek, hassas lazer delme sırasında önemli bir hedef haline gelir.
3. Katmanı Yeniden Oluşturun ve Enkazın Temizlenmesi
Lazer delme seramik malzemeyi buharlaştırarak deliğin içinde erimiş parçacıklar ve kalıntılar oluşturur.
Bu kalıntılar etkili bir şekilde temizlenmezse delik duvarına bağlı kalabilir, bu da yüzey kalitesini etkileyebilir ve-sonraki işleme gerekliliklerini artırabilir.
Uygun gaz yardımı ve optimize edilmiş delme stratejileri, ikincil bitirme işlemlerini en aza indirirken delik temizliğinin iyileştirilmesine yardımcı olur.
4. Büyük Dizilerde Konum Doğruluğu
Tek bir seramik plaka üzerinde yüzlerce veya binlerce deliğin işlenmesi mükemmel konumlandırma tekrarlanabilirliği gerektirir.
Uzun işleme çevrimleri sırasında küçük konumlandırma sapmaları bile birikerek büyük delik dizilerinin genel tutarlılığını azaltabilir.
Yarı iletken ve hassas seramik uygulamaları için, iş parçasının tamamında sabit konum doğruluğunu korumak genellikle tek başına delme hızından daha önemlidir.
0,5mm Hassas Delik Üretimi için NEDEN Lazer Çözümü
NEDEN Lazer, özellikle silikon nitrür hassas delik uygulamaları için seramik lazer delme çözümleri geliştirmiştir.
İşleme stratejimiz, delme kalitesini ve üretim stabilitesini artırmak için optimize edilmiş lazer parametrelerini hassas hareket kontrolüyle birleştirir.
Çok-Kademeli Lazer Delme
Tek bir işlemde tüm malzemenin çıkarılması yerine, delme işlemi birden fazla kontrollü aşamada tamamlanarak delik geometrisi geliştirilirken termal gerilim azaltılır.
Optimize Edilmiş Gaz Yardımı
Yüksek-basınçlı yardımcı gaz sistemi, delme sırasında sürekli olarak kalıntıları gidererek daha temiz delik duvarları oluşturulmasına yardımcı olur ve ikincil temizleme ihtiyacını azaltır.
Yüksek-Hassas Hareket Platformu
Sağlam makine yapısı, doğrusal motor teknolojisi ve kapalı{0}}döngü konumlandırma sistemleri, uzun üretim döngüleri boyunca büyük delik dizileri için istikrarlı doğruluk sağlar.
Tipik Delik Dizileri için Proses Paketleri
WHYC Laser, yaygın silikon nitrür delik dizisi konfigürasyonları için optimize edilmiş işlem paketleri sunarak müşterilerin süreç geliştirme süresini kısaltmasına ve üretimi hızlandırmasına yardımcı olur.
Günümüzde 0,5mm hassas delik işleme,NEDEN Lazer'in olgun üretim çözümlerihem ekipman müşterilerini hem de fason üretim projelerini destekliyoruz.
Tipik Uygulamalar
YCLaser'ınçözümler hem prototip numuneler hem de seri üretilen parçalar için silikon nitrür bileşenlerine yaygın şekilde uygulanmaktadır; lazer delme, gelişmiş seramik üretimi için esnek,-yüksek verimli işleme olanağı sağlar.
Doğruyu SeçmekSilikon Nitrür Lazer Delme Sistemi
Lazer delme çözümü seçerken üreticiler minimum delik boyutundan fazlasını değerlendirmelidir.
Önemli hususlar şunları içerir:
>>Üretim istikrarı
>>Delik tutarlılığı
>>Termal hasar kontrolü
>>Delik konikliği
>>Pozisyon doğruluğu
>>Proses tekrarlanabilirliği
>>Teknik destek ve uygulama deneyimi
Güvenilir bir lazer delme sistemi, yalnızca laboratuvar performansına odaklanmak yerine,{0}sürekli olarak üretim kalitesinde sonuçlar sunmalıdır.
Çözüm
Silikon nitrür lazerle delme, termal etkilerin, delik geometrisinin ve konumlandırma doğruluğunun dikkatli kontrolünü gerektiren zorlu bir işlemdir.
NEDEN Lazer ile iletişime geçin Silikon nitrür lazer delme projenizi görüşmek veya hassas seramik delik işleme için numune değerlendirmesi talep etmek için.(ücretsiz numune testi)
