Alümina (Al₂O₃) seramikleri, mükemmel elektrik yalıtımı, termal stabilitesi ve mekanik mukavemeti nedeniyle yarı iletken ambalajlarda, güç elektroniğinde, LED modüllerinde, RF cihazlarında, sensörlerde ve seramik PCB'lerde yaygın olarak kullanılmaktadır. Elektronik bileşenler küçülmeye devam ettikçe, üreticilerin giderek daha sıkı toleranslara ve daha yüksek güvenilirliğe sahip, yüksek-yoğunluklu mikro delikler üretmesi gerekiyor.
Lazer delme bu görev için tercih edilen çözüm haline geldi. Mevcut yöntemler arasında Lazer Darbeli Delme ve Spiral Trepaning en yaygın kullanılan iki işlemdir. Her ikisi de hassas mikro delikler üretebilse de farklı üretim öncelikleri için tasarlanmıştır.
Bu makale, üreticilerin doğru süreci seçmesine yardımcı olmak için delme hızı, delik kalitesi, üretim verimliliği ve uygulama uygunluğu açısından iki tekniği karşılaştırmaktadır.
Hızlı Karşılaştırma
| Gereklilik | Önerilen Süreç |
| En yüksek delme hızı | Darbeli Delme |
| Büyük dizi sondajı | Darbeli Delme |
| Delik çapı 100 μm'ye eşit veya daha büyük | Darbeli Delme |
| Delik çapı<100 μm | Spiral Trepaning |
| Düşük konik gereksinimi | Spiral Trepaning |
| Minimum kenar talaşı | Spiral Trepaning |
| Yüksek-güvenilirliğe sahip elektronik paketleme | Spiral Trepaning |
| Thick alumina substrates (>1mm) | Spiral Trepaning |
Genel olarak, darbeli delme verimi en üst düzeye çıkarırken, spiral trepanlama üstün delik kalitesi ve boyutsal tutarlılık sağlar.

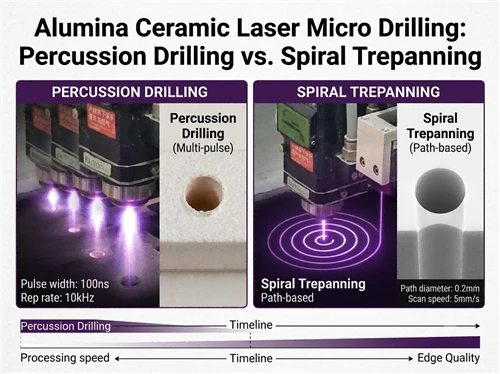

Lazer Darbeli Delme Nedir?
Lazer darbeli delme, lazer ışınını sabit bir konuma odaklayarak bir delik oluştururken birden fazla lazer darbesi, alt tabakaya tamamen nüfuz edene kadar malzemeyi sürekli olarak çıkarır.
Lazer delme sırasında sabit kaldığı için tarayıcının hareketi en aza indirilerek son derece yüksek işlem hızlarına olanak sağlanır. Galvanometre tarama ve uçan delme teknolojisiyle birleştirilen darbeli delme, özellikle büyük dizilerdeki birbirinin aynı delikler için uygundur.
Avantajları
Son derece yüksek delme hızı
Yüksek-hacimli üretim için ideal
İnce alümina yüzeyler için verimli
Uçan sondaj sistemleriyle uyumlu
Sınırlamalar
Daha büyük delik konikliği
Daha yüksek termal stres
Daha yüksek kenar kırılması ve mikro{0}}çatlak riski
Ultra-küçük veya derin mikro delikler için daha az uygundur
Spiral Trepaning Nedir?
Spiral trepanlama, malzemeyi programlanmış bir spiral yol boyunca kademeli olarak uzaklaştırır. Lazer enerjisini tek bir noktada yoğunlaştırmak yerine ışın, merkezden son delik çapına doğru katman katman tarama yapar.
Bu işlem daha uzun bir işleme süresi gerektirse de termal gerilimi önemli ölçüde azaltır ve delik geometrisi üzerinde daha iyi kontrol sağlar.
Avantajları
Mükemmel delik yuvarlaklığı
Alt konik
Minimum kenar talaşı
Daha iyi yanak kalitesi
Hassas uygulamalar için geliştirilmiş proses kararlılığı
Sınırlamalar
Daha yavaş delme hızı
Büyük delik dizileri için daha düşük verim
Daha yüksek ekipman çevrim süresi
Darbeli Delme Neden Daha Hızlıdır?
Bunun temel nedeni ışın hareketindeki farklılıktır.
Vurmalı delme sırasında lazer sabit kalırken ardışık darbeler malzemeyi alt tabaka boyunca dikey olarak kaldırır. Spiral tarama yolu olmadığından süreç tarayıcı hareketini en aza indirir ve işleme döngüsünü kısaltır.
Buna karşılık, spiral trepaning, lazerin birden fazla dönüş boyunca sürekli olarak dairesel bir yol izlemesini ve istenen çapa ulaşılana kadar deliği kademeli olarak genişletmesini gerektirir. Bu ek tarama süresi, süreci doğası gereği daha yavaş hale getirir.
Optimize edilmiş üretim koşulları altında, QCW fiber lazer sistemleri, nispeten büyük delik çaplarına sahip ince alümina yüzeyler için saniyede 300 deliğe kadar delme hızlarına ulaşabilir. Gerçek üretkenlik malzeme kalınlığına, delik çapına, lazer kaynağına ve kalite gereksinimlerine bağlıdır.
Hız Karşılaştırması
| Karşılaştırma Öğesi | Darbeli Delme | Spiral Trepaning |
| İnce yüzeyler (0,635 mm'ye eşit veya daha az) | Harika | İyi |
| Delik çapı 100 μm'ye eşit veya daha büyük | Harika | Ilıman |
| Delik çapı<100 μm | Ilıman | Harika |
| Büyük delik dizileri | Harika | Ilıman |
| Genel verim | Çok Yüksek | Orta |
Üretim hızının öncelikli hedef olduğu uygulamalarda darbeli delme genellikle tercih edilen çözümdür.
Delik Kalitesi Karşılaştırması
Hız, üretim performansının yalnızca bir yönüdür. Delik kalitesi çoğunlukla nihai ürün verimini belirler.
| Kalite Parametresi | Darbeli Delme | Spiral Trepaning |
| Kenar kırılması | Ilıman | Düşük |
| Delik konikliği | Daha yüksek | Daha düşük |
| Yuvarlaklık | İyi | Harika |
| Yan duvar kaplaması | İyi | Harika |
| Termal hasar | Daha yüksek | Daha düşük |
| Boyutsal tutarlılık | İyi | Harika |

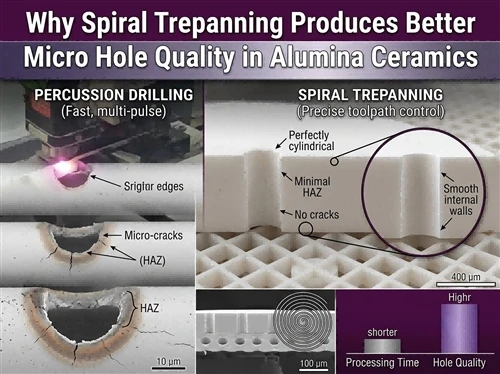

Spiral trepanlama malzemeyi kademeli olarak uzaklaştırdığından, daha düşük termal stres oluşturur, bu da daha temiz delik kenarları, daha küçük koniklik ve gelişmiş tutarlılık sağlar. Yarı iletken ambalajlama ve diğer yüksek-güvenilirlik uygulamaları için, bu kalite avantajları genellikle daha yavaş olan işleme hızına göre daha ağır basar.
Doğru Süreci Seçmek
En iyi delme yöntemi, verimlilik ve kalite arasındaki dengeye bağlıdır.
Şu durumlarda Vurmalı Delmeyi Seçin:
Alümina kalınlığı 0,635 mm'ye eşit veya daha az
Delik çapı 100 μm veya daha büyük
Yüksek-hacimli üretim gerekli
Hafif koniklik kabul edilebilir
Üretim verimliliği en yüksek önceliktir
Tipik uygulamalar arasında LED alt katmanlar, genel seramik PCB'ler ve diğer-ölçekli endüstriyel bileşenler yer alır.
SeçmekSpiral TrepaningNe zaman:
Delik çapı 100 μm'nin altındadır
Sıkı boyut toleransı gereklidir
Düşük koniklik ve minimum talaşlanma kritik öneme sahiptir
Kalın alümina substratlar işleniyor
Yüksek-güvenilirliğe sahip elektronik paketleme gereklidir
Tipik uygulamalar arasında yarı iletken paketler, güç modülleri, RF cihazları, otomotiv elektroniği ve tıbbi seramik bileşenler bulunur.
Verim ve Verim
Yaygın bir yanılgı, en hızlı delme işleminin her zaman en yüksek üretim kapasitesini sağlamasıdır.
Uygulamada üreticilerin sadece saniye başına delik sayısına değil, saat başına nitelikli parça sayısına odaklanması gerekiyor.
Standart endüstriyel ürünler için darbeli delme genellikle en yüksek verimi sağlar. Bununla birlikte, son derece küçük delikler veya sıkı kalite standartları gerektiren uygulamalar için, spiral trepanlama genellikle kusurları, yeniden işlemeyi ve hurdayı azaltarak daha yüksek bir genel verim sağlar.
Bu nedenle en üretken süreç, tutarlı bir şekilde kabul edilebilir en fazla sayıda parçayı sağlayan süreçtir-mutlaka en kısa sondaj süresi olması gerekmez.
Çözüm
Alümina seramik mikro delmede hem lazer darbeli delme hem de spiral trepanlama önemli rol oynar.
Darbeli delme, ince alt tabakalarda ve daha büyük mikro deliklerde maksimum verim isteyen üreticilerin tercih ettiği seçimdir. Spiral trepanlama ise zorlu elektronik ve yarı iletken uygulamalar için üstün delik geometrisi, daha düşük termal hasar ve daha yüksek işlem kararlılığı sunar.
Üreticiler, hangi sürecin evrensel olarak daha iyi olduğunu sormak yerine, en uygun delme yöntemini seçmeden önce alt tabaka kalınlığını, delik çapını, kalite gereksinimlerini ve üretim hacmini değerlendirmelidir.YCLASERuzmanlaşmakhassas lazer mikro işleme çözümlerialümina (Al₂O₃), alüminyum nitrür (AlN), zirkonya (ZrO₂), silikon nitrür (Si₃N₄), silisyum karbür (SiC) ve diğer teknik seramikler dahil olmak üzere gelişmiş seramik malzemeler için.
